智能水表概述及基本結構原理

　　1.概述

　　智能水表是一種利用現代微電子技術、現代傳感技術、智能IC卡技術對用水量進行計量并進行用水?dāng)?shù)據傳遞及結算交易的新型水表。這與傳統水表一般只具有流量采集和機械指針顯示用水量的功能相比，是一個很大的進步。智能智能水表除了可對用水量進行記錄和電子顯示外，還可以按照約定對用水量自動進行控制，并且自動完成階梯水價的水費 計算，同時可以進行用水?dāng)?shù)據存儲的功能。由于其數據傳遞和交易結算通過IC卡進行，因而可以實現由工作人員上門操表收費到用戶自己去營業所交費的轉變。IC卡交易系統還具有交易方便，計算準確，可利用銀行進行結算的特點。

　　2.基本結構原理

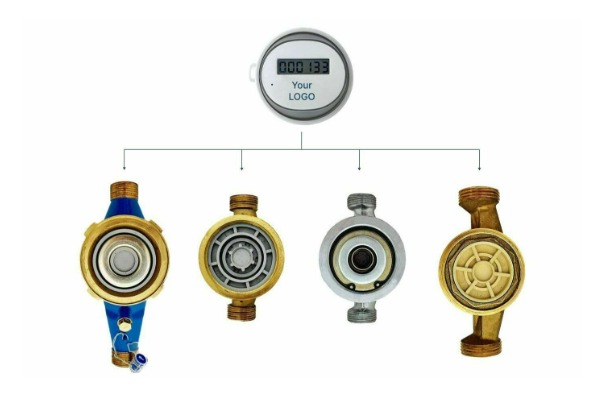

　　智能水表的外觀與一般水表的外觀基本相似，其安裝過程也基本相同。智能水表的使用很簡單，從用戶的角度看，就時把IC卡卡片向水表里插一下。 智能水表的工作過程一般如下：將含有金額的IC卡片插入水表中的IC卡讀寫器，經微機模塊識別和下載金額后，閥門開啟，用戶可以正常用水。當用戶用水時，水量采集裝置開始對用水量進行采集，并轉換成所需的電子信號供給微機模塊進行計量，并在LCD顯示模塊上顯示出來。當用戶的用水金額下降到一定數值時，微機模塊進行聲音報警，提示用戶應該去持卡交費購水。如超過用水金額，則微機模塊會自動將電控閥門關閉，切斷供水。直至用戶插入已經交費的IC卡片重新開始開啟閥門進行供水。

　　3.水表性能指標

　　水表的主要技術參數有：

　　(1)水溫：該參數規定了水表使用的最高溫度,使用者應選用合適的型號規格來滿足自己的需求,否則將導致水表對水流總量計量不準。

　　(2)工作壓力：規定了水表的計量水體的最大壓力。水壓超過此限度,可能會使水表?yè)p壞或滲漏。

　　(3)流量系數：其包括公稱口徑、最大流量、公稱流量、分界流量、最小流量、始動流量。使用者可根據實用的需要選擇公稱口徑和公稱流量。始動流量反映了水表的靈敏度。

　　(4)示值誤差。

　　(5)外型尺寸及重量：水表的外型尺寸包括安裝時需了解的各種參數如長、寬、高、連接螺紋等。另外尺寸和重量與包裝運輸有關。

　　4.檢驗方法

　　智能水表的檢驗是按各生產企業的技術條件和GB/T778進行的。檢驗項目：外觀檢查(包括外形尺寸等)、水壓試驗、示值誤差、流量測定和加速磨損試驗。被試水表的數量最少為3只,有必要增加被試水表的數量時,最多可為10只。

　　5.標志

　　表殼上凸鑄出指示水流方向的箭頭和水表公稱口徑。度盤上標出商標。在罩子的下面標出計量等級和制造編號。

　　6.包裝、儲運

　　每個智能水表應有單獨小包裝,且能防止運輸和搬運中的沖撞,水表應水平放置。水表是一種儀器,外包裝上應有明顯的“向上”,“輕放”標記。水表應存放在環境溫度為5-40℃,空氣中不含有腐蝕性介質的干燥場所。
