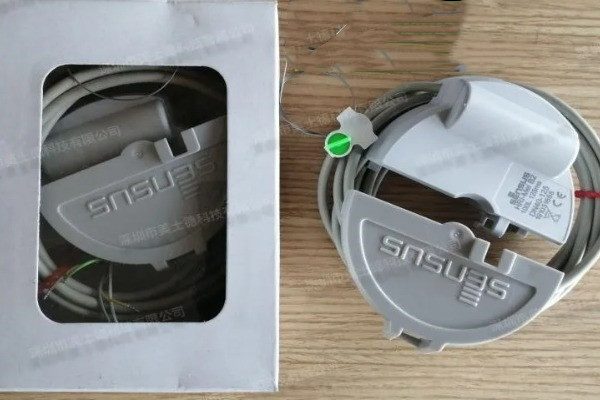

水表數據傳感器的結構與優勢

　　水表數據傳感器是一種結合了機械和電子技術的裝置，用于準確、可靠地傳輸水表的讀數。這種傳感器通常由水表計數器及其軸輪和軸、橡膠密封管、撥動桿及跳變開關等組成。下面江北水表廠為您詳細介紹其結構和工作原理，并探討其優點。

　　結構與工作原理

　　1.計數器軸上的凸點：

　　計數器軸上設有一個凸點，該凸點與橡膠密封管相互抵壓接觸。當水流通過水表并驅動葉輪旋轉時，計數器軸也隨之轉動，凸點會在每次旋轉時觸碰橡膠密封管。

　　2.橡膠密封管：

　　橡膠密封管位于計數器軸的凸點下方，一端與凸點接觸，另一端則與撥動桿的一端連接。橡膠密封管不僅起到傳遞機械信號的作用，還具有防水密封功能，確保內部電路不受外界環境的影響。

　　3.撥動桿：

　　撥動桿以一個支點為中心，一端位于橡膠密封管內，另一端與跳變開關抵壓接觸。當計數器軸上的凸點觸碰橡膠密封管時，會推動撥動桿移動，進而觸發跳變開關。

　　4.跳變開關：

　　跳變開關是一種機械開關，當撥動桿移動時，它會被觸發，產生一個電信號。這個信號可以被外部設備(如數據采集器或遠程抄表系統)接收并處理，從而實現對用水量的實時監測和記錄。

　　5.密封壓板：

　　密封壓板支撐并壓住橡膠密封管，確保其與計數器軸和撥動桿之間的緊密接觸，同時防止水分進入內部電路，起到防水密封的作用。

　　優點

　　1.抗干擾性強：

　　由于采用機械開關進行計數，這種傳感器不易受到電磁干擾和其他外部因素的影響，保證了數據傳輸?shù)臏?zhǔn)確性。

　　2.高可靠性：

　　機械開關的設計簡單且耐用，能夠在惡劣環境下長期穩定工作，減少了維護成本和故障率。

　　3.零功率消耗：

　　傳感器本身不消耗電能，僅在觸發跳變開關時產生瞬時電流，因此可以作為系統的啟動信號源，適用于低功耗或無電源配置的應用場景。

　　4.易于集成：

　　這種傳感器可以方便地與現有的水表系統結合，支持多種數據傳輸協議，便于用戶根據實際需求選擇合適的通信方式。

　　防水性能好：

　　通過橡膠密封管和密封壓板的設計，傳感器能夠有效防止水分進入內部電路，確保在潮濕環境中也能正常工作。

　　應用前景

　　隨著物聯網技術和智能水務的發展，水表數據傳感器的應用將越來越廣泛。特別是在偏遠地區或難以布設電線的地方，這種零功率消耗且高可靠性的傳感器將成為理想的解決方案。此外，它還可以與其他智能設備(如遠程抄表系統、數據分析平臺等)無縫對接，為用戶提供更加便捷、高效的用水管理服務。

　　水表數據傳感器憑借其獨特的設計和顯著的優勢，在保障基本計量功能的同時，實現了高效便捷的數據采集與傳輸，為現代智能水務建設提供了有力的支持。隨著技術的進一步發展，這類創新型傳感器有望在未來得到更廣泛的應用，助力構建更加智慧化的水資源管理體系。
