一、產品簡介

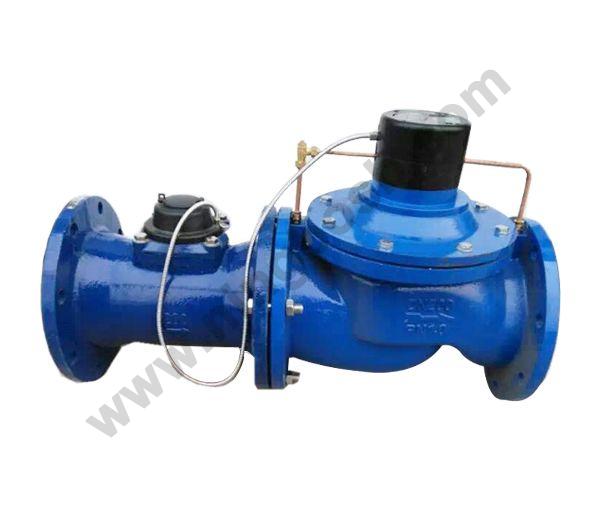

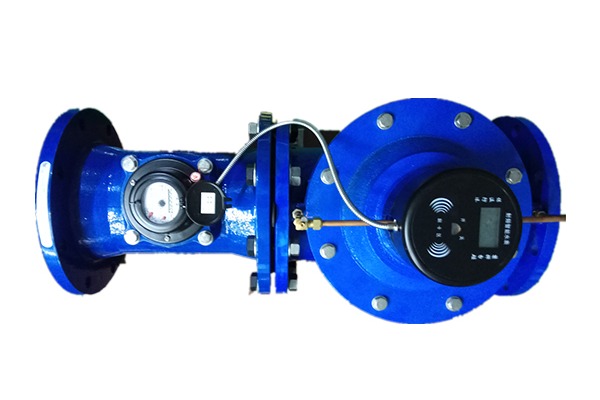

　　本產品用于計量單向流經自來水管道水體積總量的測量儀表，適用于單向非脈沖水流。IC卡智能(冷水、熱水)水表采用自來水行業最常用可拆卸螺翼式水表為基表，以先進的微電腦控制技術為核心、IC卡技術為信息傳遞媒介而構成的高智能化儀表。(圖1)采用國際上最新微功耗、超大型大規模集成芯片以高集成工業手段設計制造的可靠電子控制器，加裝了新型的低功耗智能自控閥門。它集預付費、自動計量、狀態報警及防止不正當使用等功能于一體;具有計量準確、性能可靠、結構緊湊合理等特點。各項性能指標符合國家標準GB/T778-2007《封閉滿管道中水流量的測量、飲用冷水水表和熱水表》和城鎮建設行業產品標準CJ/T133-2012《IC卡冷水水表》。該產品的使用徹底改變了傳統的用水模式，由“先用水、后交費”改變?yōu)椤跋冉毁M、后用水”，極大地方便了小區物業管理部門和水資源管部門的工作。

二、主要功能：

　　計量及預付費功能

　　采用雙脈沖采樣計量脈沖，兩個脈沖采樣點依次吸合一次作為一個計量信號0.1 m3。兼容干簧管和霍耳采樣。根據計量信號，遞減表內的剩余水量，直到剩余水量為零，關閉閥門。同時遞增表內的累積用水量。用戶必須先購買一定的使用量才能使用。

　　購水充值

　　刷已購水充值的用戶卡后，水表將卡內所購水量加入原剩余水量中，正確讀卡時，燈亮，顯示屏依次顯示“本次購買量”，“剩余用量”(已加入本次購量)“累計用量”，顯示完畢后(累計顯示時間約為3秒鐘)，則此次購水充值完成，此時可移走卡片。

　　注意事項：要求顯示完成后方可移走卡片。

　　水量囤積功能(水量輸入限制)

　　水表內設置了存儲水量最高限，若用戶卡中購水數量與表內剩余水量之累加和超過該限制值，則刷已購水充值的用戶卡后，表顯示“限制本次購量XXXX.X m3”，3秒鐘,然后顯示原“剩余用量”，“累計用量”各3秒鐘，表示本次輸入超限，水表未接受充值;等待表內剩余水量小于 X Xm3，該卡仍可使用。

　　查詢及回寫功能

　　當用戶要查詢水表情況時，可刷用戶卡(空白用戶卡)，水表將依次顯示表內剩余用量，累計用量以及表內的相關信息。水表同時將表號、表內剩余用量、累計用量、本次購量、水表運行參數等返寫用戶卡。檢測部門還可以通過查詢卡查詢表的相關信息及表狀態。

　　余水量低限報警功能

　　水表提供了兩級低限提示，當剩余用量等于關閥報警量時，將關閉閥門提示用戶充值。刷用戶卡后開啟閥門，同時表上顯示“關閥”、“交費”，提示用戶購水充值。在剩余用量小于顯示報警量時，每用1 m3，表將顯示剩余用量，“交費”。

　　關閥交費

　　當表內剩余用量為零時，閥門自動關閉，用戶必須持用戶卡到有關部門購水充值，充值后的用戶卡插入水表后方可打開閥門，繼續使用。

　　低電壓保護功能

　　水表平常1天測一次電壓，當表判別到電池電壓連續12天低于2.92V (帶一定負載測試)，閥門將自動關閉，刷卡提示“換電池”，用戶卡能打開閥門繼續使用。當檢測到電池電壓低于2.60V時，徹底關閉閥門，刷卡顯示“E-07換電池”，插入用戶卡不能打開閥門。當發現電壓報警提示后，用戶應及時通知管理部門更換電池。另外低溫條件下造成的電壓低，在溫度回升電池電壓正常后，表具可恢復正常工作

　　防磁攻擊功能

　　水表提供自動防護功能，當有磁場靠近時，將自動關閉閥門，插卡顯示“E-03磁攻擊符號”,請用戶檢查水表周圍環境有無強磁場物或被水浸泡等情況，處理后可刷用戶卡打開閥門，若不能恢復，則可通知維修人員對水表進行檢修。

　　表異常保護功能

　　正常使用中遇到表閥門關閉，刷用戶卡表顯示故障提示，請用戶盡快通知維修人員對水表進行檢修。

　　閥門維護功能

　　閥門每月自動維護2次。

　　上電全顯功能

　　給表上電，表先全顯，并對狀態自檢，可以檢查液晶是否有缺段，檢測電池電壓，然后顯示“剩余用量”，“累計用量”及閥門狀態各3秒鐘。并根據表的具體情況自動開閥或關閥。

三、主要技術參數

水表技術參數（比值：Q?/Q?=80、Q?/Q?=1.6、Q?/Q?=1.25）

項 目	技 術 參 數
公稱口徑DN	50	65	80	100	125	150	200
最小流量Q? (m3/h)	0.3125	0.5	0.7875	1.25	2	3.125	5
分界流量Q? (m3/h)	0.5	0.8	1.26	2	3.2	5	8
常用流量Q? (m3/h)	25	40	63	100	160	250	400
過載流量Q? (m3/h)	31.25	50	78.75	125	200	312.5	500
最小讀數(m3)	0.005
最大讀數(m3)	999999
準確度等級	2級
壓力損失	≤0.063MPa
工作水壓	≤1MPa
示值誤差	水溫在0.1℃至30℃范圍以內時，水表的最大允許誤差在高區（Q?≤Q≤Q?）為±2%，低區（Q?≤Q＜Q?）為±5%，水溫超過30℃時，水表在高區的最大允許誤差為±3%，低區仍為±5%。
使用條件	冷水水表：水溫0.1℃～30℃,相對濕度＜85%； 熱水水表：水溫0.1℃～90℃,相對濕度＜85%；
工作電壓	3.6V鋰電池
電流	平均電流：<15uA，靜態電流參考值7uA左右
數據保護	自行數據記憶，掉電保存時間≥10年
安裝方式	水平安裝

四、用戶使用操作說明

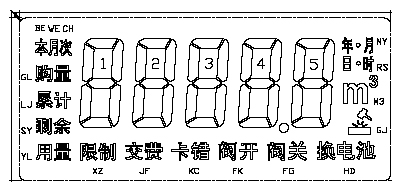

　　1、液晶顯示說明

　　顯示“本次購量”：即本次使用用戶卡購買的水量，將卡插入IC卡槽內即顯示“本次購量XXX m3”，然后會累加到原來剩余用量。

　　顯示“剩余用量”。即每次插用戶卡或到顯示報警水量時，均顯示“剩余用量XXX m3”。

　　顯示“累計用量”。即插入用戶卡充值及查詢時，到最后一項顯示為“累計用量XXX m3”。表示此水表總共使用的水量。

　　顯示“交費”：表示已購水量已經達到警惕水量，應及時購水。

　　顯示“卡錯”：卡錯誤時提示卡錯。

　　顯示“換電池”：表示內部鋰電池電壓低，需要更換。

　　顯示“閥關”：表示水表閥門處于關閉狀態。

　　顯示“閥開”：表示閥門打開。

　　顯示“限制本次購量”：表示超過限購水量。

　　顯示“E-01”：表示水表電路板內部故障。

　　顯示“E-03”：表示水表收到強磁干擾，請及時檢查糾正。

　　2、使用說明

　　首先用“清零卡”將水表內部信息清除，若表具原本處于清空狀態，刷清零卡表具無反應，可直接按下一步驟操作。

　　用“設置卡”給水表設置參數。

　　刷“用戶卡”水表依次顯示“本次購量XXXm3”，“剩余用量XXXm3”，“累計用量XXXm3”，顯示完畢后此次購水充值完成。

　　當水表剩余用水量為“0m3”時，水表閥門自動關閉。

五、水表的選擇、安裝與使用

　　選用水表規格應以常用流量為宜，不能單憑管道口徑來確定水表的口徑。水表不宜通入帶有腐蝕性的液體，水表使用時被測水的水溫和水壓應符合主要技術性能要求。

　　新裝管道務必把管道內沙子、泥沙、麻絲等雜物沖洗干凈后方可裝表，以免造成水表故障。

　　水表安裝時表殼上的箭頭方向必須與水流方向一致，臥式水表安裝必須水平。水表安裝位置應能避免暴曬，且便于拆卸和觀察的場所，寒冬季節應采取保溫措施。

　　鍋爐進水端安裝水表時必須裝止回閥，防止熱水和蒸汽回流損壞水表。

　　水表上方嚴禁擱置任何物品。注意防潮、防濕、嚴禁水滴滲入水表控制器內損壞控制系統影響用戶正常使用。

　　特別告示：注意安裝預留尺寸必須符合水表外形尺寸安裝要求，由于預留尺寸不足造成水表外殼受損壞，責任自負。

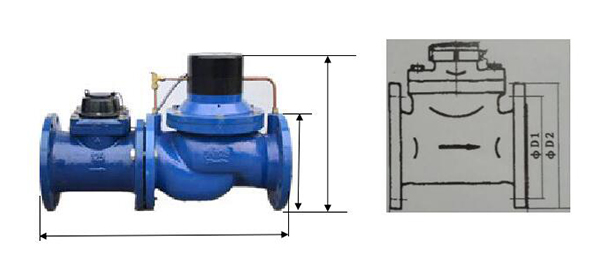

六、外形尺寸

公稱口徑DN(mm)	總長度（L） mm	寬度（B） mm	高度（H） mm	法蘭外徑（φD2） mm	法蘭孔距（φD1） mm	法蘭孔直徑（φ） mm	法蘭孔數（單邊）只×螺栓
50	430	170	300	165	125	17.5	4×M16
65	430	190	300	185	145	17.5	8×M16
80	530	200	340	195	160	17.5	8×M16
100	587	235	360	215	180	17.5	8×M16
125	610	260	400	250	210	17.5	8×M16
150	710	285	470	280	240	22	8×M20
200	795	340	510	335	295	22	8×M20

七、重要提示

　　關于水表的防凍措施

　　為確保水表在冬季能夠正常運作，其工作環境溫度應保持在0℃以上。特別是在冬季來臨前以及寒冷地區，水表的使用和管理部門需采取必要的防凍措施，以保障水表的安全使用。

　　若因安裝不當、使用不當、管道破裂或水表凍結等原因導致水表損壞、漏水及由此引發的相關損失(例如，因停水或漏水造成的地板、家具、設備等財產損害)，均由水表的管理者或使用者自行承擔責任，產品供應商和生產廠家對此類情況不承擔任何責任。
