產品詳情

一、視頻實拍

二、產品簡介

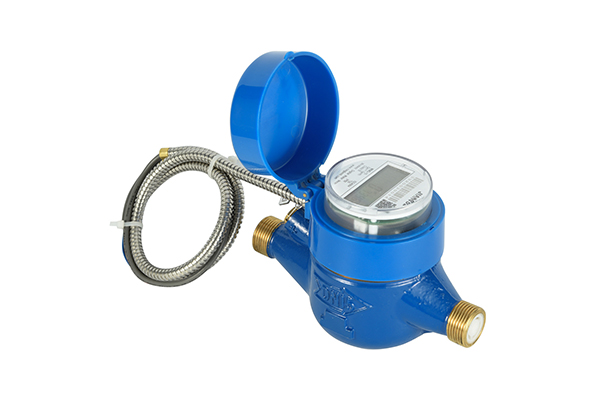

　　WMD15~50系列電子遠傳水表是一種沒有計數器的全電子式水表，用于測量流經自來水管道飲用水的用量，口徑大小為15~50mm，生產標準是ISO4064。

三、產品特點

　　1. 超低功耗與長壽命設計,，電路終生免維護；

　　2. 液晶數字化直接讀數，準確顯示計量信息；

　　3. 采用先進的數據編碼和驗證技術，通訊可靠性高；

　　4. 滿足EMC/ESD/EMI要求，電子產品電磁兼容性設計要求達到行業內優秀水平；

　　5. 防水等級可達IP68級，適合各種復雜的場所使用；

　　6. 防滴漏、防倒流；

　　7. 高靈敏性和高耐磨性結構設計，使用壽命長；

　　8. 防外磁干擾；

　　9. 與流量計相同的功能；

　　10. 表殼的長度有多種可供選擇；

　　11. 表殼材料為銅或者鐵；

　　12. 本水表還可實現無線傳輸；

　　13. 符合ISO4064 B級或C級標準或R80，R100，R125，R160；

　　14. 可適用于冷水≤50℃,熱水≤90℃；

　　15. 水壓≤1MPa或1.6MPa (即10bar或16bar)。

四、流量技術參數

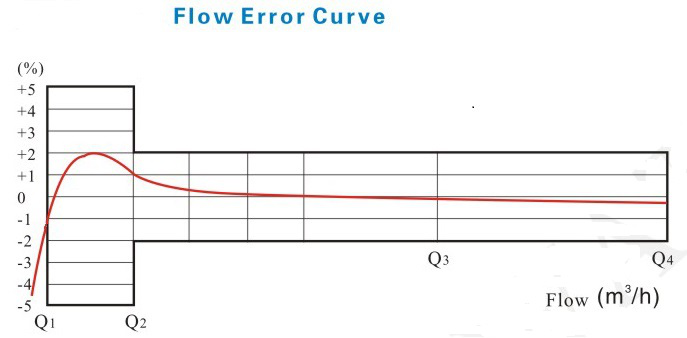

五、最大允許誤差

　?、?低區 (Q?≤Q＜Q?) 最大允許誤差為±5%

　?、?高區 (Q?≤Q≤Q?) 最大允許誤差為±2%

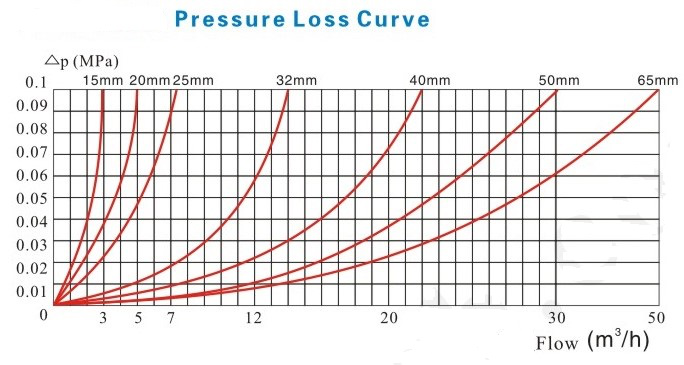

六、壓力損失曲線

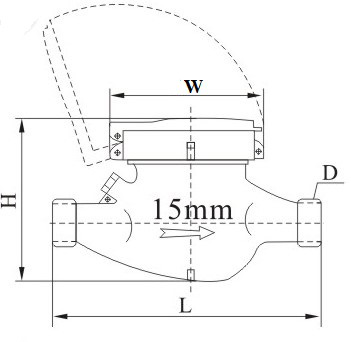

七、外形及規格尺寸

電子遠傳水表外形尺寸圖及規格參數表

公稱口徑 DN	長 L	寬 D	高 H	連接螺紋
mm				D
15	165/190	98	104	G?B
20	190/195	98	106	G1B
25	260/225	103	115	G1?B
32	260/230	103	115	G1?B
40	300/245	124	153	G2B
50	300	124	153	G2?B
	280	165	175	法蘭連接        GB 4216.4
